PPRd103 Presisi Tinggi CNC Meninju Menandai Mesin Bor

    Jenis pembayaran: L/C, T/T, D/P, Western Union, Paypal, Money Gram
Info dasar

Model No:  TPPRD103

Additional Info

Produktivitas: 50set/Month

Tempat asal:  Cina

Kemampuan Supply: 50set/Month

Sertifikat: GS, CE, ISO 9001

Deskripsi Produk
Model NO: TPPRD103
Sumber Daya: Tekanan Hidrolik
Presisi: Presisi Tinggi
Sertifikasi: GS, CE, ISO 9001
Kondisi: Baru
Ukuran benda kerja: 1500 * 1000mm
Max. Menempatkan Diameter: 26
Ketebalan Punching Plate: 5-25
Kekuatan Punching: 1200kn
Menandai Angkatan: 1000kn

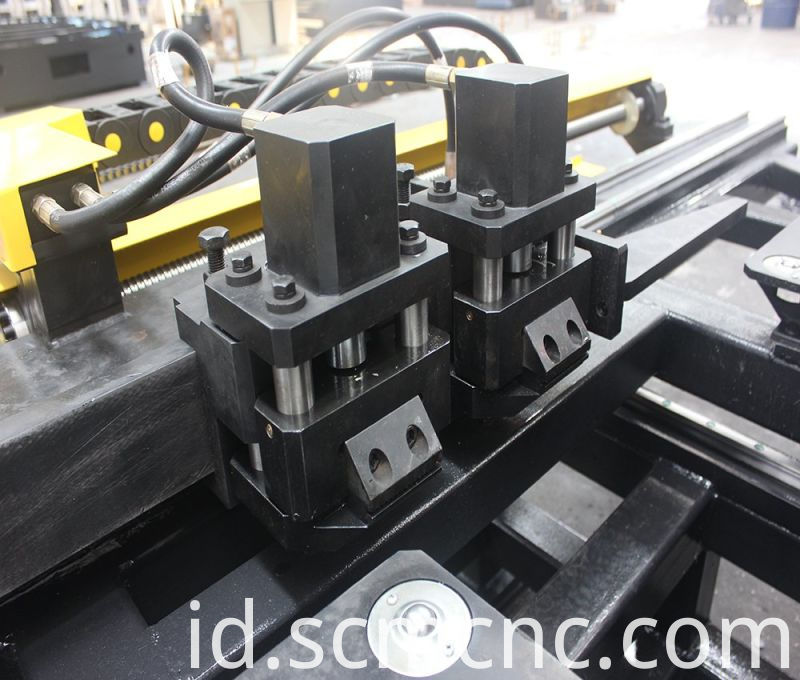

Stasiun Die: 4
Max. Diameter Pengeboran: 50mm
Max. Ketebalan Pengeboran: 40mm
Feeding Speed ​​of Drilling: 25 ~ 280mm / Min
Stroke Pengeboran Spindle: 180mm
Merek Dagang: Sunrise
Paket Transportasi: Kasus Kayu
Spesifikasi: 7200kg
Asal: China
Kode HS: 8462411900
TPPD103 / TPPRD103 (Enhanced model) CNC Punching, Pengeboran & Menandai Mesin Untuk Piring


Industri yang berlaku :
Digunakan untuk meninju, mengebor dan menandai pelat sambungan di bidang menara besi, struktur baja, jembatan. Ini juga digunakan untuk memukul, mengebor dan menandai lempengan logam dari perdagangan lainnya.


Fitur produk:
1 Mesin-frame dibuat oleh pengelasan pelat tipe C, dengan kekakuan yang baik dan ruang penanganan yang besar. Mesin ini menetapkan tiga die-station (di antaranya, salah satunya adalah die-station penandaan), automatic switching die-stations. Sistem menjepit dapat beradaptasi dengan pekerjaan yang berbeda - sepotong, dengan nol baffle sebagai tanda datum, dan bekerja - sepotong didukung oleh bergulir-bola meja kerja. Aksi Axis X & Y harus dikontrol oleh motor servo dan ball-screw driving, dan sistem CNC double-axis mengontrol posisi meninju, sehingga membuat seluruh proses machining secara otomatis; operator dapat memasukkan ukuran pekerjaan - potong ke komputer untuk program panggilan berulang di masa depan.
2 Mengadopsi teknologi CNC, infeeding motor servo, dengan efisiensi tinggi, kerja yang stabil - presisi keping.
3 Komponen fungsional penting mengadopsi perakitan modular, mudah untuk memperbaikinya.
4. Melaksanakan meninju, menandai dan mengebor satu piring.
5. Unit pemboran memiliki fungsi termasuk jatuh cepat, lambat bekerja dan makan cepat kembali untuk meningkatkan efisiensi kerja.
6 Pemrograman mudah, dapat menginput diameter dan posisi lubang ke komputer, dan juga dapat menggunakan program yang dihasilkan oleh perangkat lunak lofting, atau mengadopsi konversi langsung CAD / CAM.
7. Stasiun hidrolik mengadopsi pompa ganda, motor tunggal, sistem pendingin air, jenis kopling lengan untuk semua jalur pipa. Lem selang dan kopling diekspor.
8. Sumbu X & Y digerakkan oleh motor servo, sekrup bola dan panduan linier, yang memastikan presisi tinggi.
9 . Dengan fungsi kegagalan diagnosa diri.
10 . Meringankan kekuatan kerja para pekerja.
11. DAYA: Tiga fase empat sistem kawat
Tegangan AC: 380V
Fluktuasi tegangan: ± 5%
Frekuensi: 50Hz
Suhu kerja lokal: 0-40 ºC
Keuntungan khusus:
Stasiun hidrolik mengadopsi dual-pompa dan motor tunggal. Kecepatan meninju lebih cepat daripada perusahaan lain, jadi lebih efisien dan meningkatkan kemampuan bengkel.
Ini mengadopsi kopling tipe lengan untuk semua saluran pipa, yang menghindari kebocoran. Lem selang dan kopling diekspor dari Jerman.

Parameter Dasar Produk :
Model TPPD103 TPPRD103
Max size of work piece  L×W(mm) 1500×800
Max. punching diameter (mm) Φ26
Plate punching thickNess (mm) 5~25(Q235) 5~25(Q345)
5~20(Q420)
Max. drilling diameter (mm) Φ50
Max. drilling thickNess (mm) 40
Punching force (kN) 1000 1200
Marking force (kN) 800 1000
Min. distance between hole and plate edge (mm) Punching 25
Drilling Depends on hole diameter
Character dimension (mm) 14×10×19
Qty. of character 12 16
Die-stations 4
Feeding speed of drilling(mm/min) 25~280
Stroke of drilling spindle(mm) 180
Rotation speed of drilling spindle(r/min) 120~560
Programming mode  Auto CAD or lofting software
Overall dimensions  L×W×H (mm) 3200×3000×2600 3300×3200×2600
Machine weight (Kg) 5800 7000



PPRd103 Presisi Tinggi CNC Meninju Menandai Mesin Bor



Perusahaan kita

Pabrik:

Dengan pengembangan SUNRISE, sekarang perusahaan kami telah menduduki posisi penting dalam industri ini. Karena pesanan dan kinerja penjualan terus membaik, untuk pengembangan yang lebih baik, untuk memenuhi permintaan pelanggan, dan untuk menyediakan peralatan berkualitas tinggi pelanggan dengan waktu singkat, perusahaan kami telah membeli situs baru, luas sekitar 50.000 meter persegi , ini akan membuat persiapan yang cukup untuk pengembangan perusahaan kami dan setiap pelanggan.

Bengkel:

Kualitas merek, kejujuran memenangkan pasar, talenta konvergen, dan inovasi mendorong pengembangan. Kemampuan kami untuk secara konsisten menyediakan produk inovatif, berkualitas tinggi yang bertahan lebih lama dan mengungguli persaingan, adalah mengapa kami adalah salah satu perusahaan paling sukses yang menawarkan solusi paling maju dan produktif dalam industri mesin CNC.

Gudang:

Memproduksi produk berorientasi pelanggan selalu menjadi perhatian utama kami. Kami percaya bahwa kualitas adalah jiwa dari suatu perusahaan selamanya. Oleh karena itu, kami tidak pernah berkompromi dengan kualitas produk kami. Kami mengadopsi gagasan dan sistem manajemen modern yang maju dan ilmiah untuk mewujudkan pengawasan pengawasan di antara semua aspek produksi, inspeksi, penjualan dan layanan, dll. Yang membantu mengontrol kualitas, meningkatkan efisiensi kerja dan menjamin stabilitas, keandalan, dan presisi produk. Oleh karena itu, perusahaan dapat mencapai perkembangan yang cepat dan berkelanjutan.

Tim:

Kami adalah tim profesional yang berpengalaman dan dinamis yang ahli dalam menangani pekerjaan presisi melalui proses ilmiah. Bakat profesional yang sangat baik menyatukan tim desain, penelitian, dan pengembangan yang kuat dan kreatif, yang membangun kekuatan teknis dan daya saing yang kuat. Dan perusahaan kami berkembang dengan cepat dan menyediakan layanan khusus untuk semua pelanggan.
PPRd103 Presisi Tinggi CNC Meninju Menandai Mesin Bor
Layanan kami

Instalasi:

Penjual harus mengirim satu insinyur ke negara pembeli untuk pemasangan, komisioning, dan pelatihan. Pembeli bertanggung jawab untuk menyediakan semua peralatan yang diperlukan untuk menangani dan mengangkat bagian-bagian mesin sebelum insinyur penjual pergi ke pabrik pembeli. Selain itu, pembeli harus menyediakan pekerja untuk mendukung dalam kegiatan instalasi, di bawah pengawasan dari para insinyur penjual.

Komisi:

Pemasok harus memberikan gambar dan rincian material / persiapan lainnya yang diperlukan untuk pemasangan mesin yang harus dipersiapkan oleh pembeli dan tetap siap sebelum mesin tiba di pabrik pembeli. Instalasi dan commissioning dapat diselesaikan dalam waktu 5-10 hari untuk mesin di atas umumnya.

Latihan:

Pelatihan akan mencakup pelatihan tentang pemrograman komputer, operasi mesin dan pemecahan masalah. Waktu pelatihan paling banyak 5 hari untuk mesin ini.

Pembeli harus mengatur tidak kurang dari dua orang untuk menerima pelatihan. Setelah pelatihan, pembeli harus menandatangani "Penerimaan & Laporan Inspeksi" yang diberikan oleh penjual untuk menunjukkan keberhasilan penyelesaian komisioning dan penerimaan pembeli.



PPRd103 Presisi Tinggi CNC Meninju Menandai Mesin Bor

Pengepakan & Pengiriman
Packing Detail: Packing, model ini membutuhkan 1 * 20GP;
Detail Pengiriman: 30-50 hari setelah mendapatkan pembayaran pertama.


1. Kemasan logistik khusus
2. Ukuran karton yang sesuai
3. Kencangkan
4. Penempatan profesional
5. Kejutan profesional
6. Paket lengkap
PPRd103 Presisi Tinggi CNC Meninju Menandai Mesin Bor
